3M Peltor SCU-300EU CY + RCU-300EU
Preise inkl. gesetzlicher MwSt.
versandkostenfrei innerhalb Deutschland
Lieferzeit ca. 9-15 Tage
Beratung

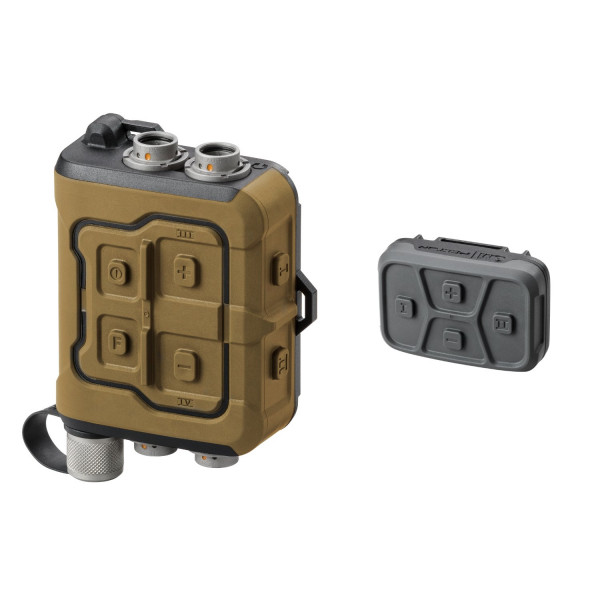

3M Peltor System Control Unit SCU-300EU CY Coyote Brown + RCU-300EU
Das Wichtigste Ihres 3M Peltor ComTac TMAS Systems ist Ihr Gehör. Deshalb ist es unerlässlich, dass Sie Ihre Ohren bestmöglich schützen und gleichzeitig die Kommunikation auch in extremen Situationen aufrechterhalten können.
Das ComTac TMAS System bietet Ihnen genau diese Möglichkeit.
Die 3M PELTOR System Control Unit SCU-300 (Systemsteuereinheit) verbindet per kabelloser Nahfunkverbindung die einzelnen Komponenten des Tactical Modular Audio System (TMAS):
- Taktisches Gehörschutzheadset ComTac VII (separat zu erwerben)
- Taktische Gehörschutzstöpsel TEP-300 (separat zu erwerben)
- Remote Control Unit RCU-300 (bei SCU-300 inklusive)
Die kabellose Verbindung zum Headset erhöht die Bewegungsfreiheit des Nutzers erheblich, verkürzt die Rüst- und Vorbereitungszeit und trägt zur Vermeidung von Beschädigungen und Ausfall der Ausrüstung durch Kabelbrüche bei.
Die SCU-300 Control Unit unterstützt mehrere externe Kommunikationsgeräteverbindungen und dient als Single-Source-Kommunikationssteuersystem.
Vorteile:
- Steuereinheit für ComTac VII und TEP-300
- kabellose Verbindung zu ComTac VII & TEP-300
- 2x Anschluss für Funkgeräte
- 1x Anschluss für Intercom
- Soundprofile: Mix - Surround – Single
- Inklusive RCU-300 (Remote Control Unit)
- Farbe der SCU: Coyote Brown
Darüber hinaus verfügt die SCU-300 über eine intuitive Benutzeroberfläche, die es den Benutzern erleichtert, schnell auf alle wichtigen Funktionen zuzugreifen. Dazu gehören unter anderem Lautstärkeregelung, Kanalwechsel und Stummschaltungsoptionen. Die Bedienung mit Handschuhen oder in feuchter Umgebung ist durch die Form- und Materialwahl sicher und zuverlässig möglich.
Funkverbindung:
Das 3M Peltor TMAS-System verwendet zur drahtlosen Verbindung mit der SCU-300 Zentraleinheit eine magnetische Nahfeld-Induktion (Near Field Magnetic Induction, NFMI). NFMI ist eine drahtlose Nahbereichsübertragung, bei der die Kommunikation durch Kopplung eines sich nicht ausbreitenden magnetischen Felds zwischen den Geräten erfolgt.
Der Bereich ist ≈ 50 cm (20 in) groß. NFMI-Systeme sind dafür konzipiert, die Übertragung innerhalb des lokalen magnetischen Felds zu halten, sodass die Energie nicht in den freien Raum ausstrahlt. Dies ermöglicht eine sichere und direkte Kopplung zwischen den Geräten und verhindert systembedingt eine Ortung des Standortes.
Anschlüsse:
Die SCU-300 bietet Anschlüsse für 2 Funkgeräte an der Unterseite und eine Intercom-Verbindung an der Oberseite, z.B. für die Kommunikation in Fahrzeugen, Panzern oder Hubschraubern.
In solchen Szenarien kann der Benutzer eines von drei voreingestellten Klangprofilen auswählen:
Mischen:
Der Ton ist im linken und rechten Ohr gleichermaßen zu hören.
Umgebung:
Der Ton wird so wahrgenommen, als käme er aus unterschiedlichen Richtungen, je nachdem, von welchem Kanal der Ton übertragen wird.
Einzel/Quelle:
Der Ton einer Quelle ist nur auf einem Ohr zu hören. Eine weitere Quelle wird auf das andere Ohr übertragen. Das ermöglicht eine einfache und schnelle Zuordnung, aus welcher Quelle ein Signal gesendet wurde.
Je nach Einsatzszenario kann das ComTac VII Headset auch mit einem optionalen Anschlusskabel an der Oberseite der SCU-300 Zentraleinheit verbunden werden. So kann bei Bedarf auf die Funknutzung vollständig verzichtet werden.
Platzierung:
Die SCU-300 wird an der Schutzweste entsprechend der Abbildung angebracht. Dabei ist sie aufrecht und so hoch wie möglich im Brustbereich anzubringen. Die Metallklammer auf der Rückseite stellt eine sichere Befestigung an der Schutzweste sicher.
Fernbedieneinheit:
Die SCU-300 kann über eine drahtlose Fernbedienungseinheit RCU-300 ferngesteuert werden.
Sie ist für die Montage auf einer Picatinny-Schiene konzipiert, kann aber auch anderweitig platziert werden. Neben der Verwendung der Fernbedienung als Push-to-Talk-PTT kann sie auch zum Einstellen der Lautstärke des Umgebungshörens oder des Funks verwendet werden.
Wird die RCU-300 auf der Waffenschiene montiert, hat der Nutzer die Möglichkeit, zu senden und die Lautstärke einzustellen, ohne seine Hand von der Waffe zu nehmen.
Mit nur 51 Gramm und der kompakten Bauform bietet sie dem Nutzer eine flexible Anpassung der Kommunikation, ohne störend zu wirken.
Die RCU-300 Fernbedieneinheit verwendet die Bluetooth® Low Energy-Technik (BLE). BLE ist ein drahtloses Kommunikationsprotokoll für den Nahbereich. Der Bereich ist ≈ 50 cm (20 in) groß.
Die Fernbedieneinheit ist für eine lange Batterielebensdauer ausgelegt. Die Betriebsdauer liegt bei ca. 1.600 Stunden und die beiden Kopfzellen CR2032 sind problemlos austauschbar.
Mit neuem Design, verbesserter Systemintegration und verbessertem auditivem Situationsbewusstsein der Umgebungsakustik bietet das TMAS-System dem Nutzer während des Einsatzes einen entscheidenden taktischen Vorteil.
Onboarding:
Bitte beachten Sie, dass die ComTac TMAS-Serie im Vergleich zu allen anderen taktischen Gehörschutz-Lösungen einen außergewöhnlich hohem Funktionsumfang besitzt. Wir empfehlen daher die Nutzung nur für geschulte Nutzer.
Fragen Sie nach unserem TMAS-Onboarding-Service, um den vollen Leistungsumfang nutzen zu können:
Wie bieten Ihnen eine praxisbezogene Unterweisung/Schulung Ihrer Anwender (Webinar/telefonisch) in das 3M Peltor TMAS System.
- Einführung in die grundlegende Bedienung und Menüführung von ComTac VII, SCU-300 und TEP-300
- Hinweise zur Pflege und Wartung des Systems
- Synchronisierung aller TMAS-Komponenten
- Einstellung / Abstimmung Lautstärkepegel (Funk, Außengeräusche, Mikrofon etc.)
- Einstellung / Abstimmung der NIB Intercom
- Erläuterungen Sonderfunktionen
- Unterweisung aktiver Gehörschutz mit Umgebungswahrnehmung
- Integration weiterer Kommunikationsgeräte (z.B. TMAS, Handfunkgeräte, Telefon, Intercom)
- Tipps für die alltägliche Nutzung und Hilfe zur Selbsthilfe bei gängigen Fehlerbildern
- Grundlagenschulung Gehörschutz und Sensibilisierung für Arbeiten im Lärm
► Unsere Schulung erfolgt auf Basis und im Einklang mit der EU-Verordnung 2016/425 und DGUV Regel 112-194. Gehörschutz ist ein Kategorie 3 Risikoprodukt. Diese Kategorie umfasst PSA gegen tödliche und irreversible Schäden.
Zulassung nach militärischen Standards:
Getestet entsprechend den anwendbaren Teilen der Normen MIL-STD-810G und EMC-MIL-STD-461G.
Übersicht:
Technische Daten:
| Batterietyp SCU-300 Zentral-Unit | 2x AAA-Baterien |
| Betriebsdauer | ca. 30 Stunden |
| Batterietyp RCU-300 Fernbedienung | 2 x Knopfzellen CR2032 |
| Betriebsdauer | ca. 1.600 Stunden |
| Betriebstemperatur | -20 bis +55 °C |
| Wasserdichtigkeit | IP 68 |
| Abmessungen SCU-300 |
L: 110 mm |
| Gewicht SCU-300 |
218 Gramm |
| Abmessung RCU-300 |
L: 61 mm |
| Gewicht RCU-300 |
51 Gramm |
Fernbedienung RCU-300
Menüführung SCU-300
Die On/Off/Menu-Taste kurz drücken, um in das Menü zu gelangen.
Die Menüführung erfolgt als Sprachausgabe. Die [-]-Taste drücken, um im Menü weiter zu gehen.
Menüpunkte:
Funklautstärke
Stellt die Lautstärke verbundener externer Kommunikationsgeräte und Intercom-Systeme ein. Dient zur Auswahl einer der 5 voreingestellten Lautstärken.
Umgebungs-Umweltlautstärke
Stellt die Umgebungs-/Umweltlautstärke an angeschlossenen Headsets ein. Dient zur Auswahl einer der voreingestellten Lautstärken.
Primäres Mikrofon
Dient zur Auswahl des primären Sprechmikrofons.
Bitte beachten: Dieser Menüpunkt steht nur zur Verfügung, wenn sowohl ein TEP-300 als auch ein ComTacTM VII an die SCU-300 angeschlossen ist.
Erweiterte Einstellungen - Batteriestatus
Führt eine Batteriestatus-Überprüfung an der SCU-300, den RCUs, dem TEP-300 und/oder dem ComTacTM VII durch.
Funkstille
Schaltet die vom TMAS emittierten NIB-, NFMI- und Bluetooth-Signale herunter.
HINWEIS: Abhängig vom angeschlossenen externen Kommunikationsgerät DARF diese Einstellung NICHT die Aussendung detektierbarer Signale von diesen Geräten herunterschalten. Siehe bitte auch die Gebrauchsanleitung für die Funkgeräte bezüglich der Funkstille.
Sprachsteuerungslautstärke
Zum Einstellen der Lautstärke für die automatischen Sprachmitteilungen. Dient abhängig von den Umgebungsgeräuschen zur Auswahl von High (Hoch) oder Low (Niedrig).
NFMI-Synchronisation
Synchronisiert Produkte mit der SCU-300.
Trainingsmodus
Der Trainingsmodus ist ein Testmodus. Mit ihm kann der Benutzer ausprobieren, wo die SCU-300 in der aktuellen Situation am besten anzubringen ist.
SCU-Platzierung
Dient zur Einstellung der Platzierung der SCU-300. Zur Auswahl stehen Brustbereich (empfohlen) oder Taillenbereich.
Automatische Abschaltung
Die SCU-300 schaltet automatisch nach 2 Stunden ab, wenn die Tasten an der SCU-300 in dieser Zeit nicht betätigt worden sind.
Bitte beachten: Das Produkt schaltet nicht automatisch ab, wenn das TEP-300 oder das ComTacTM VII angeschlossen und aktiv ist.
Bitte beachten: Eine beliebige Taste drücken, um die automatische Abschaltung zu verzögern.
Warnsignale
Gibt die im Headset zu hörenden unterschiedlichen Sprachmitteilungen/Warnsignale frei oder sperrt sie.
• ON (EIN) – Gibt Warnsignale frei.
• OFF (AUS) – Sperrt alle Warnsignale.
RCU Primäre Synchronisation
Dient zur Synchronisation der primären RCU mit der SCU-300.
RCU Sekundäre Synchronisation
Dient zur Synchronisation der zweiten RCU mit der SCU-300. Bitte beachten: Dieser Menüpunkt steht nur zur Verfügung, wenn bereits eine primäre RCU-300 mit der SCU-300 verbunden ist.
Primäres Mikrofon
Dient zur Auswahl des primären Sprechmikrofons für das TEP-300 oder das ComTacTM VII, wenn sie nicht synchronisiert sind.
Batterietyp
Dient zur Einstellung des an der SCU-300 verwendeten Batterietyps. Der Batterietyp wird für Abschätzungen der verbleibenden Batterielebensdauer verwendet.
• Alkaline – Stellt den Batteriemodus auf Alkaline-Batterien ein.
• Rechargeable (Wiederaufladbar) – Stellt den Batteriemodus auf wiederaufladbare Batterien ein.
Funkton
Dient zur Auswahl von 1 der 3 voreingestellten Geräuschprofile, wenn 2 Funkgeräte und/oder 2 Kanäle verwendet werden. Mit den Geräuschprofilen wird eingestellt, wie die Geräusche aus dem Funkgerät und/oder Kanal 1 und 2 gehört werden.
Bitte beachten: Alle anderen Kanäle sind in beiden Ohren zu hören.
• Mix – Die Geräusche sind gleichmäßig im linken und im
rechten Ohr zu hören.
• Surround – Die Geräusche werden so empfunden, als wenn sie aus verschiedenen Richtungen kommen würden. Zum Beispiel aus 10 Uhr und 14 Uhr.
• Single – Die Geräusche werden nur in einem der Ohren gehört.
System abschalten
Dient zum Abschalten aller verbundener TMAS- Komponenten.
Bitte beachten: Für Anweisungen zum Abschalten des/der Funkgeräte/Intercom siehe die Gebrauchsanleitung für das Funkgerät/Intercom-System.
Reset auf die werkseitigen Grundeinstellungen
Resettet die SCU-300 auf die Originaleinstellungen.
